|Microcontrolador AVR |Microcontrolador MC68HC11 |General Digitales Sencillos |General Analógicos Sencillos |Software
| Sistema | Descripción | Documentos |
|---|---|---|

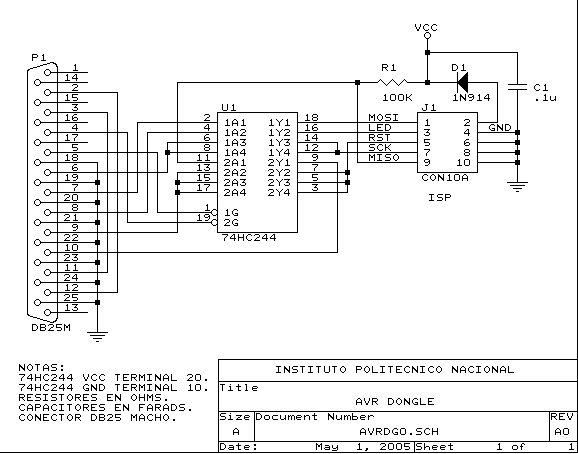

| AVR-Dongle (Programador) | Interfaz de programación de AVR por puerto paralelo. | Diagrama |
| AVR8535SD3 |
Sistema de desarrollo para AVR ATmega8535 (compatible con otros).
AVR8535SD3 by Victor Alberto Salinas Reyes is licensed under CC BY 4.0 |
Diagrama |

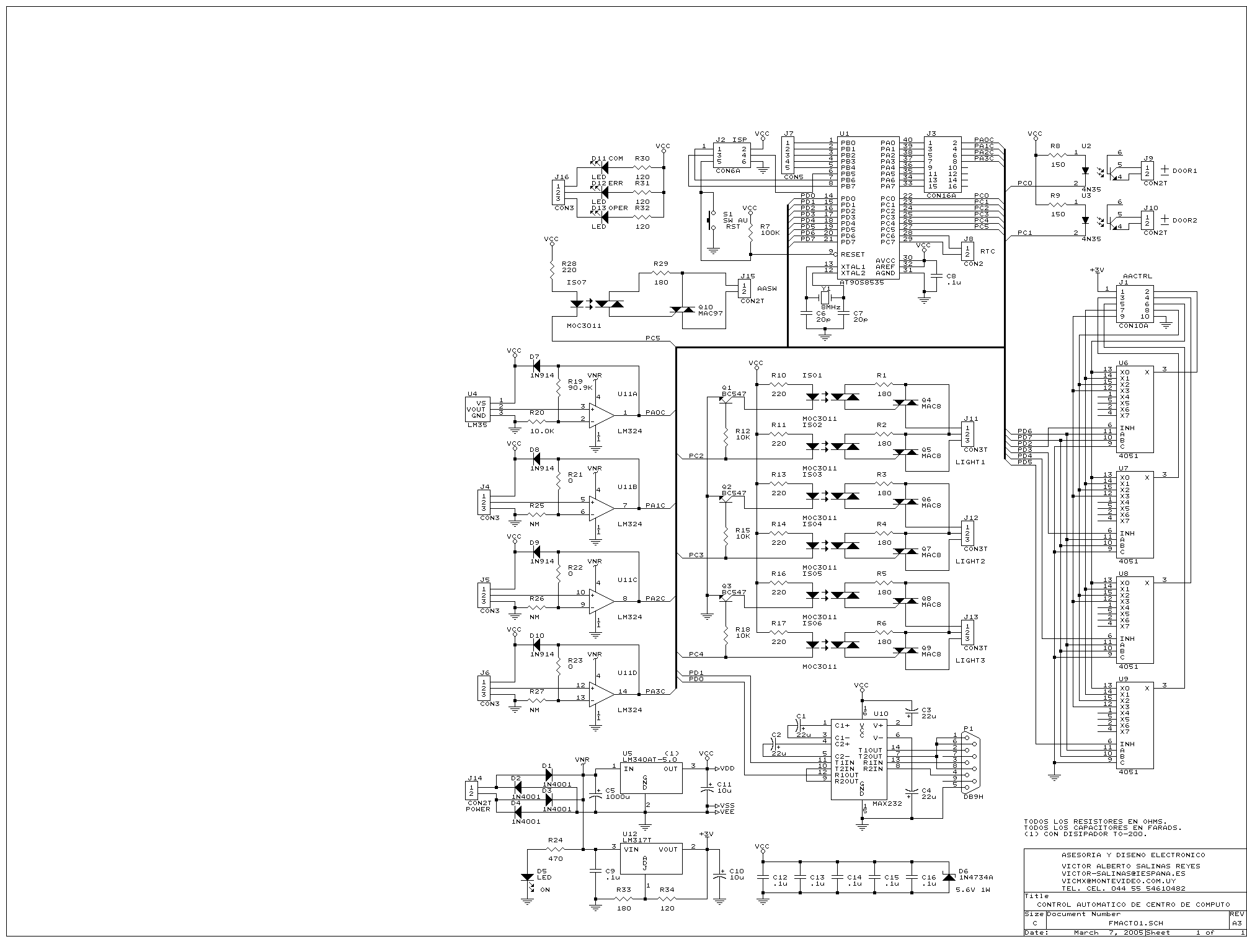

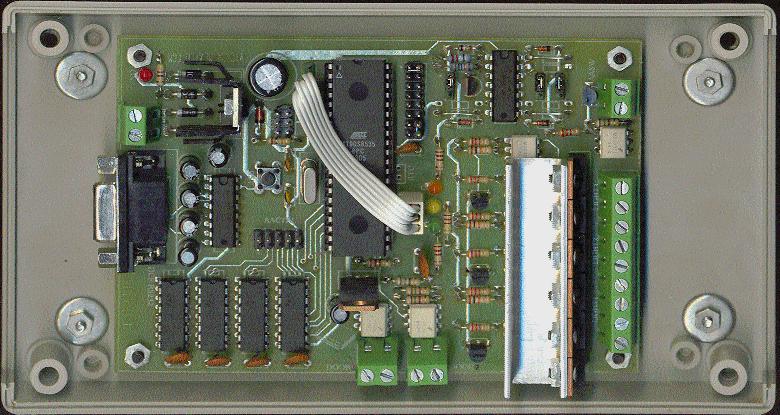

| FMACT |
Control de habitación domótico, luces, A.A., puertas, temperatura. FMACT © 2005 by Víctor Alberto Salinas Reyes is licensed under CC BY 4.0
| Diagrama | Partes | Montaje |
| MEK | Editor, ensamblador incluido para AVR (en desarrollo), hecho con AutoHotKey | mek.zip |
| CAUDALÍMETRO | Sistema de adquisición y medición de caudal | Código fuente asm |
| CONTADOR | Contador electrónico de eventos | Código fuente asm |
| DMX A RGB | Receptor de DMX a controlador RGB | Código fuente asm |
| PROBADOR DE DCC | Proyecto especial Probador de sistemas DCC | Código fuente asm |
| Sistema | Descripción | Documentos |
|---|---|---|

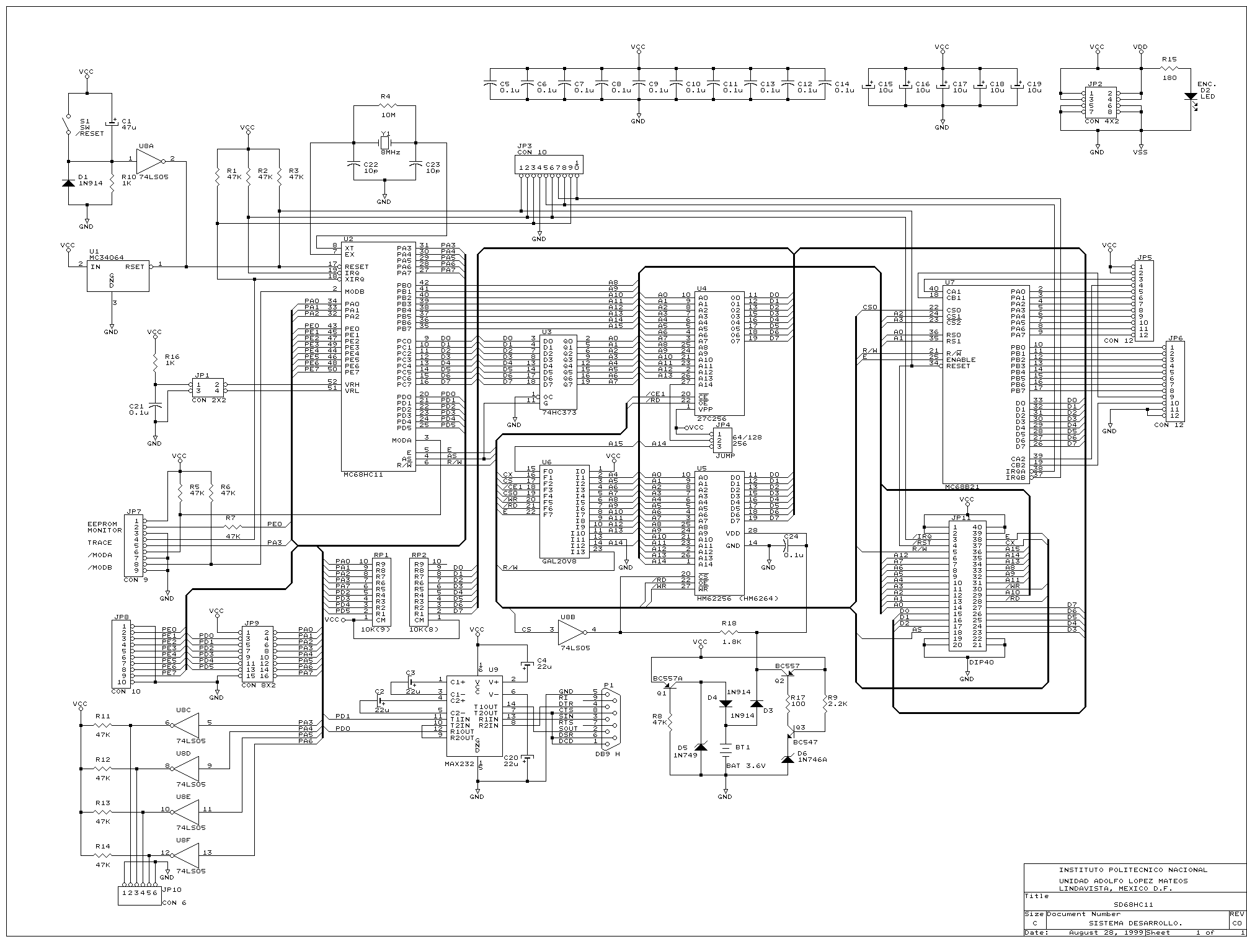

| SD68HC11 |
Sistema de desarrollo para MC68HC11.
SD68HC11 by Victor Alberto Salinas Reyes is licensed under CC BY 4.0 |
Diagrama |

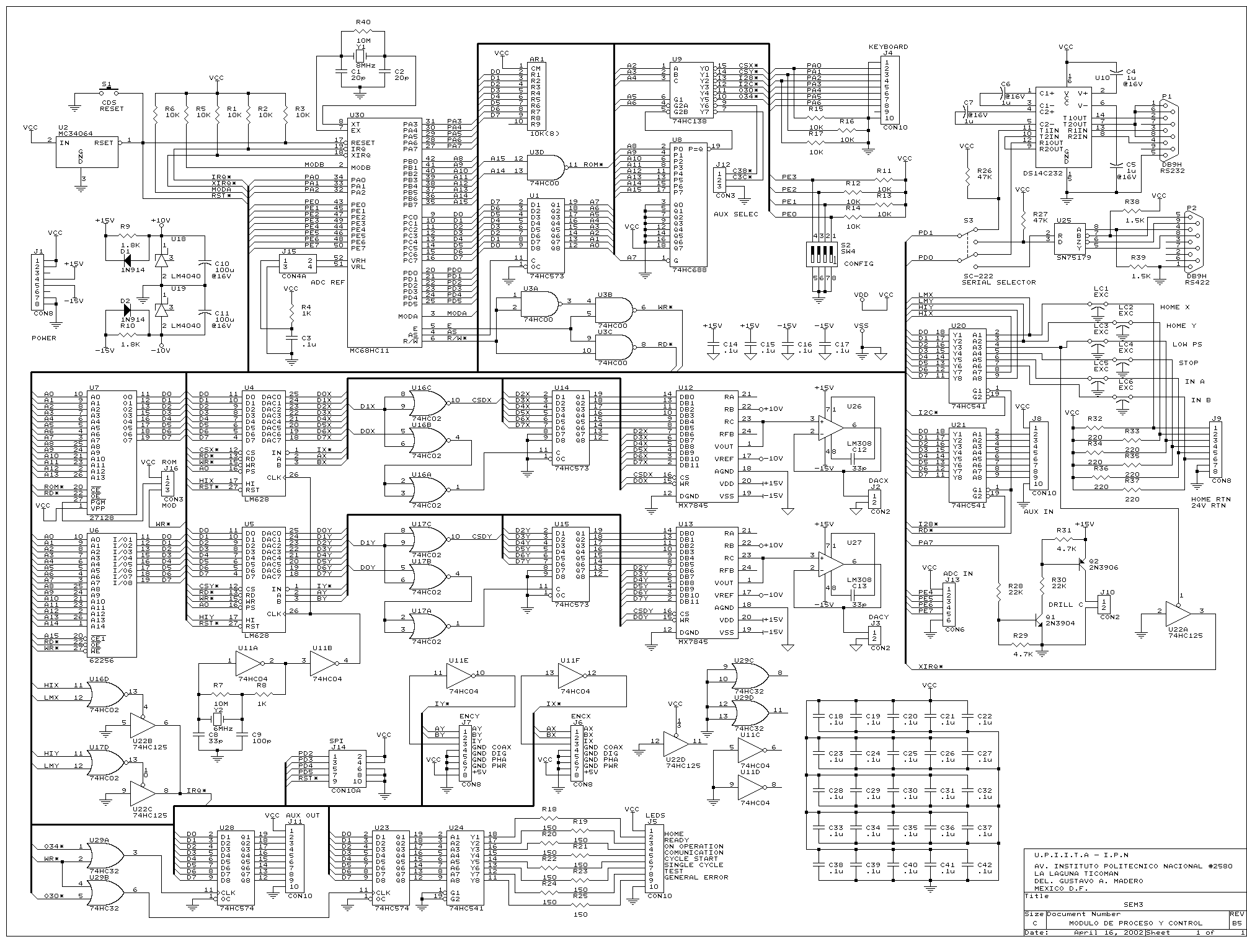

| SEM3 |
Computadora de control para Mark3 perforadora CNC con MC68HC11.
SEM3 by Victor Alberto Salinas Reyes is licensed under CC BY 4.0 |
Diagrama |
| Sistema | Descripción | Documentos |
|---|---|---|
| TELCOIN | Taxímetro telefónico. | Diagrama |
| Sistema | Descripción | Documentos |
|---|---|---|
| BAT12SC |
Supervisor de descarga para batería Pb 12 V.
BAT12SC by Victor Alberto Salinas Reyes is licensed under CC BY 4.0 |
Esquemático, PCB y demás |

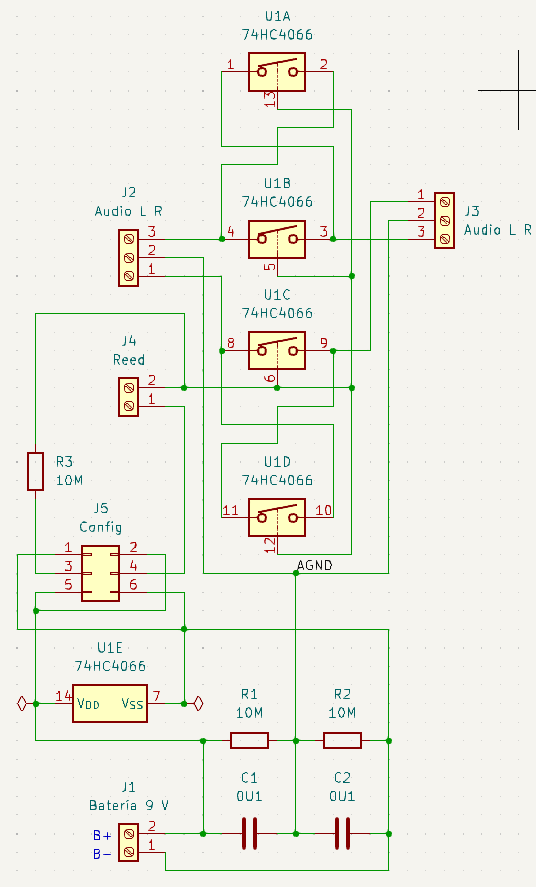

| AUDSTSW |
Interruptor de Audio Estéreo
AUDSTSW by Victor Alberto Salinas Reyes is licensed under CC BY 4.0 |
Esquemático. |
| Sistema | Descripción | Documentos |
|---|---|---|
| ÁREA CÁLCULO | Hoja de cálculo para el cálculo de áreas por GPS. | Hoja de cálculo |
