Elementos de circuitos eléctricos

[Índice]

Elementos de circuitos eléctricos:

 Los elementos de los circuitos eléctricos se dividen en dos grupos.

Elementos pasivosElementos activos
resistor, capacitor, inductorfuente de tensión, fuente de corriente
 Una característica importante de los elementos activos es su polaridad, a diferencia de los elementos pasivos que no la tienen.
 La polaridad se debe a que en el espacio la tensión eléctrica y la corriente eléctrica tienen sentido, o sea, para un elemento k representado topológicamente como una caja cualquiera al cual se aplica una tensión vk(t) y circula una corriente ik(t) se observa que:
Convencionalmente a la terminal con mayor potencial eléctrico se le representa con el signo + .
Convencionalmente a la terminal con menor potencial eléctrico se le representa con el signo - .
Convencionalmente la corriente eléctrica circula de la terminal + a la terminal - .
 Para evitar confusiones se marca con una señal de sentido sobre una terminal del elemento el mismo sentido de la corriente.
 Para reforzar se recomienda trazar una raya con señal de sentido a la par del elemento, indicando el sentido de la caída de la tensión.
diagrama(d02.01)

Elementos pasivos
 Los elementos pasivos son aquellos que inicialmente descargados no aportan energía al circuito, son el resistor, el capacitor y el inductor.

Resistor
 Definición de resistor: elemento eléctrico tangible de dos terminales que presenta como principal característica la resistencia eléctrica.
fotografia(f02.01)
 Definición del resistor con base en la energía; es el elemento eléctrico que transforma la energía eléctrica en energía calorífica.
 Definición de la resistencia eléctrica con base a las unidades del SI; m2kg s-3A-2
Símbolo eléctrico del resistor
diagrama(d02.02)

 Para asuntos de comercialización se ha acostumbrado a utilizar el código de colores para resistores el cual se presenta en la siguiente tabla:

Tabla de código de colores
banda 1banda 2banda 3banda 4
Colorcifra signific.cifra signific.multiplicadoratolerancia
Negro001-
Café1110-
Rojo22100-
Naranja 331000-
Amarillo4410000-
Verde55100000-
Azul661000000-
Violeta 7710000000-
Gris88100000000-
Blanco991000000000-
Dorado --0,1+/- 5%
Plateado--0,01+/- 10%
Sin Color---+/- 20%

dibujo(i02.01)

Capacitor
 Definición de capacitor: elemento eléctrico tangible de dos terminales que presenta como principal característica la capacitancia eléctrica.
fotografia(f02.02)
 Definición del capacitor con base en la energía; es el elemento eléctrico que almacena la energía eléctrica en forma de campo eléctrico.
 Definición de la capacitancia eléctrica en base a las unidades del SI; m-2kg-1s4A2
Símbolo eléctrico del capacitor
diagrama(d02.03)

Inductor

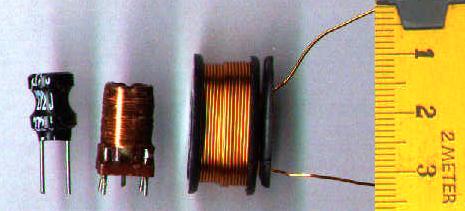

 Definición de inductor: elemento eléctrico tangible de dos terminales que presenta como principal característica la inductancia o autoinductancia eléctrica.
fotografia(f02.03)
 Definición del inductor con base en la energía; es el elemento eléctrico que almacena la energía eléctrica en forma de campo magnético.
 Definición de la inductancia eléctrica en base a las unidades del SI; m2 kg s-2 A-2
Símbolo eléctrico del inductor
diagrama(d02.04)

Elementos activos
 Los elementos activos son aquellos que principalmente aportan energía al circuito, o sea lo excitan.

Fuente de tensión independiente
 Definición de fuente de tensión independiente: elemento eléctrico tangible que presenta en sus terminales una tensión eléctrica definida e independiente de cualquier otro parámetro del circuito en que opera.
Símbolo eléctrico
diagrama(d02.05)

Fuente de corriente independiente
 Definición de fuente de corriente independiente: elemento eléctrico tangible que presenta en sus terminales una corriente eléctrica definida e independiente de cualquier otro parámetro del circuito en que opera.
Símbolo eléctrico
diagrama(d02.06)

Fuente de tensión dependiente
 Definición de fuente de tensión dependiente: elemento eléctrico tangible que presenta en sus terminales una tensión eléctrica definida, la tensión eléctrica depende de otro parámetro externo a ella pero inherente al circuito en que opera.
Símbolo eléctrico de fuente de tensión dependiente de tensión
diagrama(d02.07)
Símbolo eléctrico de fuente de tensión dependiente de corriente
diagrama(d02.08)

Fuente de corriente dependiente
 Definición de fuente de corriente dependiente: elemento eléctrico tangible que presenta en sus terminales una corriente eléctrica definida, la corriente eléctrica depende de otro parámetro externo a ella pero inherente al circuito en que opera.
Símbolo eléctrico de fuente de corriente dependiente de tensión
diagrama(d02.09)
Símbolo eléctrico de fuente de corriente dependiente de corriente
diagrama(d02.10)

Relaciones de tensión y corriente de cada uno de los elementos pasivos:

 La relación de tensión vk y corriente ik en un resistor k es
ecuacion(ley de Ohm)  . . . (e02.01)

donde Rk es la resistencia del elemento k y su unidad de medición es el ohm. Definiendo la conductancia en términos de la resistencia:
ecuacion  . . . (e02.02)

la conductancia tiene como unidad de medición el siemen, entonces también la relación de la tensión y la corriente en un resistor es:
ecuacion  . . . (e02.03)

 La relación de tensión vk y corriente ik en un inductor es:
ecuacion  . . . (e02.04)

donde Lk es la inductancia del elemento k y su unidad de medición es el henry. Definiendo la invertancia en términos de la inductancia:
ecuacion  . . . (e02.05)

no hay unidad con nombre para la medición de la invertancia, así que la unidad de medición se toma como henry-1. Resolviendo y aplicando lo anterior, otra relación de la tensión y la corriente en un inductor es:
ecuacion  . . . (e02.06)

 La relación de tensión vk y corriente ik en un capacitor.
ecuacion  . . . (e02.07)

donde Ck es la capacitancia del elemento k y su unidad de medición es el farad. Definiendo la elastancia en términos de la capacitancia:
ecuacion  . . . (e02.08)

no hay unidad con nombre para la medición de la elastancia, así que la unidad de medición se toma como farad-1. Resolviendo y aplicando lo anterior, otra relación de la tensión y la corriente en un capacitor es:
ecuacion  . . . (e02.09)
